产品展示

三产品重介质旋流器

发布时间: |  来源:水力旋流器厂家-石膏脱硫旋流器-威海鑫鸿盛旋流器有限公司
产品描述 →

三产品重介质旋流器





原理:


三产品重介质旋流器是由一台圆筒型旋流器与一台筒锥结合型旋流器串联而成。筒型旋流器呈10°~30°倾斜放置,在上部与筒-锥型旋流器相串接。分选是从低密度进行,低密度的煤由第一段筒型旋流器的下部溢流管排出,中间产品由上部排出,沿切线方向进入第二段筒-锥型旋流器,在该处获得最终中煤和矸石。从三产品旋流器的第一段不仅可以得到质量高的精煤和稀的重介质,从而可有效地提高第二段的分选密度。


旋流器

特点:


    三产品重介质旋流器可用一种原始密度的悬浮液可选出三种产品。具有入料粒度上限高、处理能力大、分选效率高的特点。使用无压给料大大简化了选煤厂的工艺配置,设备费用及投资及厂房投资均可大幅度降低。


无压给料三产品重介质旋流器主要技术参数

规格尺寸

一段内径mm

二段内径mm

入料粒度mm

入料压力MPa

处理能力t/h

介质循环量m3/h

WTMC 500/350

500

350

≤20

0.05-0.08

35-50

140-180

WTMC 600/400

600

400

≤30

0.06-0.10

50-80

180-300

WTMC 710/500

710

500

≤35

0.08-0.12

80-120

300-420

WTMC 780/550

780

550

≤40

0.09-0.13

100-150

420-540

WTMC 850/600

850

600

≤50

0.10-0.14

120-180

480-620

WTMC 900/650

900

650

≤50

0.12-0.16

140-200

560-700

WTMC 1000/710

1000

710

≤65

0.15-0.18

180-230

700-800

WTMC 1100/780

1100

780

≤65

0.18-0.22

220-280

800-1100

WTMC 1200/850

1200

850

≤80

0.20-0.28

260-350

1100-1400

WTMC 1300/920

1300

920

≤90

0.22-0.30

320-400

1400-1600

WTMC 1400/1000

1400

1000

≤100

0.28-0.38

400-500

1600-2000

WTMC 1500/1100

1500

1100

≤120

0.30-0.40

500-600

2000-2400

有压给料三产品重介质旋流器主要技术参数

规格尺寸

一段内径mm

二段内径mm

入料粒度mm

入料压力MPa

处理能力t/h

通过量m3/h

YTMC500/350

500

350

≤20

0.06-0.10

35-60

180-250

YTMC600/400

600

400

≤30

0.08-0.12

50-90

250-370

YTMC710/500

710

500

≤35

0.09-0.14

90-130

370-540

YTMC780/550

780

550

≤40

0.10-0.15

110-160

540-660

YTMC850/600

850

600

≤50

0.13-0.16

120-180

650-750

YTMC900/650

900

650

≤60

0.15-0.18

160-200

740-840

YTMC1000/710

1000

710

≤60

0.18-0.22

200-250

840-1050

YTMC1100/780

1100

780

≤70

0.20-0.24

240-280

1050-1250

YTMC1200/850

1200

850

≤90

0.22-0.28

300-380

1250-1600

YTMC1300/920

1300

920

≤100

0.26-0.32

350-450

1600-1900

YTMC1400/1000

1400

1000

≤110

0.30-0.40

450-550

1900-2300

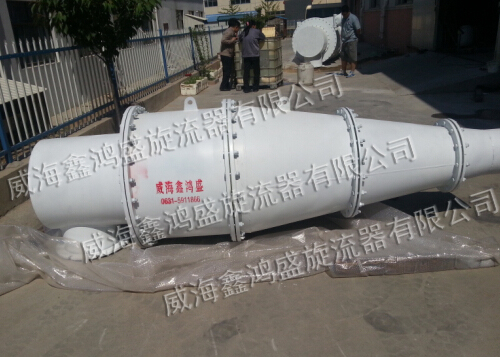

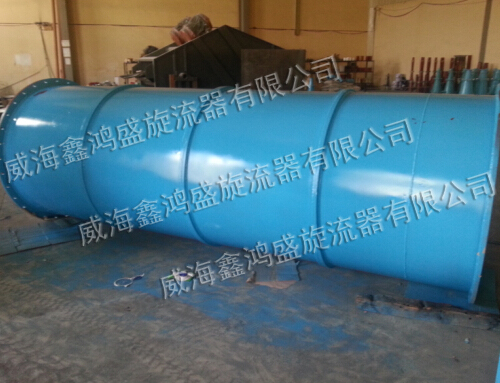

三产品重介质旋流器



三产品重介质旋流器





三产品重介质旋流器





三产品重介质旋流器



三产品重介质旋流器
